測溫板是溫度曲線的基礎，要獲得準確的溫度曲線指導生產，前提是要有合格的測溫板。測溫板的制業界沒 有明確的規范，各企業各自都有自己的測溫板制作規范，但眾多企業的測溫板制作、使用均存在一定的瑕疵。現將世界一流跨國集團的測溫板制作規范及世界頂級元件廠商的測溫板制作規范整合匯整如下，供參考。
測溫線的制作及鑒定
1.1熱電偶工作基本原理
兩種不同成份的導體連接成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效 應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理測量溫度。可以把熱電偶看作一種能量轉換器，它將熱 能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，注意以下概念：
1)熱電偶的熱電勢是熱電偶兩端溫度函數的差，而不是熱電偶兩端溫度差的函數。
2)熱電偶所產生的熱電勢的大小與熱電偶的長度和直徑無關(當熱電偶的材料均勻時),只與熱電偶材料 的成份和。
兩端的溫差有關。實際使用過程中建議同仁購置細的熱電偶，其測量精度較高且利于熔合點固定；熱電偶長 度一般選用≤1m, 過長的熱電偶給同仁制作測溫板帶來一些困擾，同時價格也稍微貴一些。
1.2熱電偶類型及選用
K 型熱電偶作為一種溫度傳感器，通常配合顯示儀表、記錄儀表使用。K 型熱電偶可以測量溫度范圍-200℃ 到1250℃,測量精度+1.5℃
K型熱電偶當前用量最大，其熱電偶絲為廉價金屬，熱電偶絲直徑一般為1.2mm~4.0mm。正極(KP) 的名義化學成分為：Ni:Cr=90:10;負 極(KN) 的名義化學成分為：Ni:Si=97:3
T型熱電偶，測溫范圍-200°℃-400℃,測溫精度+0.5℃,其主要成分銅-鎳，因銅鎳均可以焊接，所以T 型熱電偶易于焊接固定。
J 型熱電偶，測溫范圍-210℃-800℃,測溫精度+1.5℃,主要成分鐵、銅鎳。
N型熱電偶，測溫范圍-200℃-1280℃,測溫精度+1.5℃,主要成分鎳鉻硅、鎳硅鎂。
B型熱電偶，要求精度不高，高于1800℃一般選用鎢錸熱電偶；使用溫度在1000~1300℃要求精度又比 較高可用S型熱電偶和 N 型熱電偶。
在1000℃以下一般用K 型熱電偶和N 型熱電偶，低于400℃一般用E 型熱電偶；250℃下以及負溫測量 一般用T 型電偶，在低溫時T 型熱電偶穩定而且精度高。某些特殊熱電偶最低可測到-269℃(如金鐵鎳鉻),最 高可達+2800℃(如鎢-錸)。PCBA產業使用最廣泛的是廉價而測量精度較高的K 型熱電偶。
1.3熱電偶的制作方案
熱電偶的制作方案有兩種，早期扭結在一起焊接在焊點內；當下熱電偶基本使用熔接方案制作，即使用大 電流、低電壓電源供電，將熱電偶線材前端接觸，在大電流作用下瞬間熔接成球狀。隨著元件尺寸的縮小，焊點 尺寸也銳減，采用大線徑的熱電偶線材熔接成的焊球尺寸較大，不利于熱電偶的固定，所以推薦采用細線徑線材。測溫線制造業者或自行制造測溫線的工廠，一般采購200m 長熱電偶線材，根據自己實際需求，制作40cm、60cm、80cm、100cm測溫線。
1.4熱電偶的品質鑒定方法

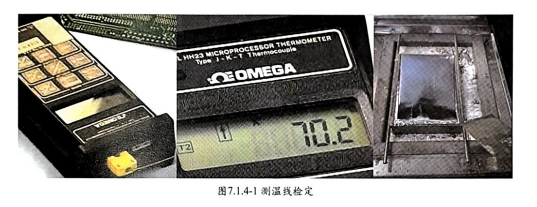

熱電偶制作后，需使用測溫儀對每根測溫線作檢測，以確定其功能正常，溫度測量準確。一般采用校準后的 小錫爐將焊錫熔化，小錫爐設定溫度在250℃,熱電偶熔接端插入小錫爐，另一端接插于溫度測試儀，讀取實際 測試溫度以判定測溫線合格與否。此方案也常用于工廠購置測溫線進料檢驗。圖7.1.4-1測溫線檢定。
1.5市場上常見的熱電偶
市場上常見的熱電偶多為K 型熱電偶，價格便宜、測量精度高、測量溫度范圍能滿足PCBA 工藝需求。冶金、 半導體等產業使用耐高溫?zé)犭娕蓟蚋呔葻犭娕肌?/span>測溫線在業界常以兩種方式存在，一種是已經制作好的帶插座 的測溫線，另一種是純粹的測溫線，熔接點及插座需使用者自行制作。當前大批量生產工廠因使用測溫線較多， 一般自行制作，中小微企業使用測溫板數量有限，多直接采購帶插頭的測溫線。
